Bullaugen / Portholes


Es gibt inzwischen unzählige verschiedene Formen von Bullaugen. Ich habe mich spezialisiert auf die gängisten Formen wie rund, oval und ellyptisch. Davon habe ich mich beschränkt auf die Massstäbe 1:10-1:30. Zusätzlich habe ich noch längliche Bullaugen im Programm, die den früheren Bullaugen in der Eignerkabine von Sunseeker ähnlich sehen. Für diese Bullaugen sind keine Metallrahmen erhältlich - wie auch im Original.  Es wird in Zukunft noch weitere unterschiedliche Bullaugenformen geben.

Über die möglichst einfache Montage meiner Bullaugen habe ich lange nachgedacht und eine sehr gute Lösung gefunden. Wichtig zu beachten ist - sie müssen vor dem Lackieren montiert werden. Bei jeder Bestellung meiner Bullaugen bekommen sie eine Schablone für den Ausschnitt im Rumpf mit. Die Bullaugen können in nahezu jeden Rumpf eingebaut werden. Sunseeker-Bullaugen und die im

Massstab 1:25/1:30 werden von aussen montiert, weshalb die Rumpfstärke keine grosse Rolle spielt. Die Rahmen werden mit Polyester-Klebeharz (Glasfaserspachtel V11) im Rumpf verklebt. Nach dem Aushärten des Glasfaserspachtels wird dieser noch überstehende Rest vom Rahmen der Rumpfwand angepasst - fertig. Nach dem Lackieren wird die Acrylglasscheibe und der Zierring eingeklebt.

Form Scale Dimension mm Dimensinon inch
Best.Nr.
rund 1/10  d=24    003001
oval 1/10  49 x 24
   003031
ellyptic 1/10  49 x 22,5
   003051
sunseeV1 1/10  33 x 64
   003061
sunseeV2 1/10  36 x 61    003071




Form Scale Dimension mm Dimension inch
Best.Nr.
rund 1/15  d=16    003301
oval 1/15  33 x 16
   003331
ellyptic 1/15  32,5 x 15
   003351
sunseeV1 1/15  22 x 43
   003361



Form Scale Dimension mm Dimension inch
Best.Nr.
oval  1/25  19 x 9,5
   003631
ellyptic  1/25  18,5 x 9
   003651
sunseeV1  1/25  13,5 x 26
   003661



Form Scale Dimension mm Dimensinon inch
Best.Nr.
rund 1/20  d=12    003501
oval 1/20  25 x 12
   003531
ellyptic 1/20  24,5 x 11,5
   003551
sunseeV1 1/20  17 x 33
   003561



Form Scale Dimension mm Dimensinon inch
Best.Nr.
oval 1/30  16 x 8
   003731
ellyptic 1/30  16 x 7,5
   003751
sunseeV1 1/30  11 x 22
   003761





1:10

rund

oval


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

D / d / mm

d= 24

Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

49 x 24


ellyptisch V1

ellyptisch V2 / vertieft


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

49 x 22,5

Werden von aussen eingeklebt.

Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

49 x 22,5




sunseeker V1

sunseeker V2 vertieft


Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

33 x 64

Werden von aussen eingeklebt.

Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

36 x 61



1:15

rund

oval


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

D / d / mm

d= 16

Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

33 x 16


ellyptisch

sunseeker V1


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

32,5 x 15

Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

22 x 43


Bullaugensatz NAJADE

...bestehend aus 8x ellyptisch 1:15 und 1x rund 1:10



1:20

rund / round

oval


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

D / d / mm

d= 12

Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

25 x 12


ellyptisch / ellyptic

sunseeker V1


Dimension innen ohne Metallrahmen:

Dimension inside of resin without metalring:

l x b / l x w / mm

24,5 x 11,5

Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

17 x 33



1:25

oval

ellyptisch / ellyptic


Für diese Bullaugen gibt es noch keine Matallrahmen.

Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

19 x 9,5

Für diese Bullaugen gibt es noch keine Matallrahmen.

Dimension innen:

Dimension inside of resin:


l x b / l x w / mm

18,5 x 9


sunseeker V1


Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

13,5 x 26



1:30

oval

ellyptisch / ellyptic


Für diese Bullaugen gibt es noch keine Matallrahmen.

Dimension innen:

Dimension inside of resin:


l x b / l x w / mm

16 x 8

Für diese Bullaugen gibt es noch keine Matallrahmen.

Dimension innen:

Dimension inside of resin:


l x b / l x w / mm

16 x 7,5


sunseeker V1


Dimension innen:

Dimension inside of resin:

l x b / l x w / mm

11 x 22

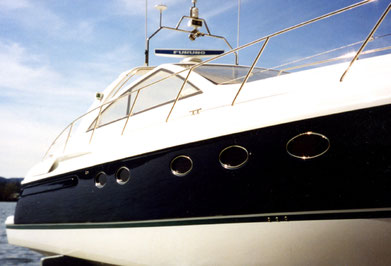

Bullaugen ellyptisch 1:10 in einer Princess V55
